預制裝配檢查井工法特點
2021-10-25 14:18:43 作者: 佛山建基 來源: 建基官網 點擊量: 902

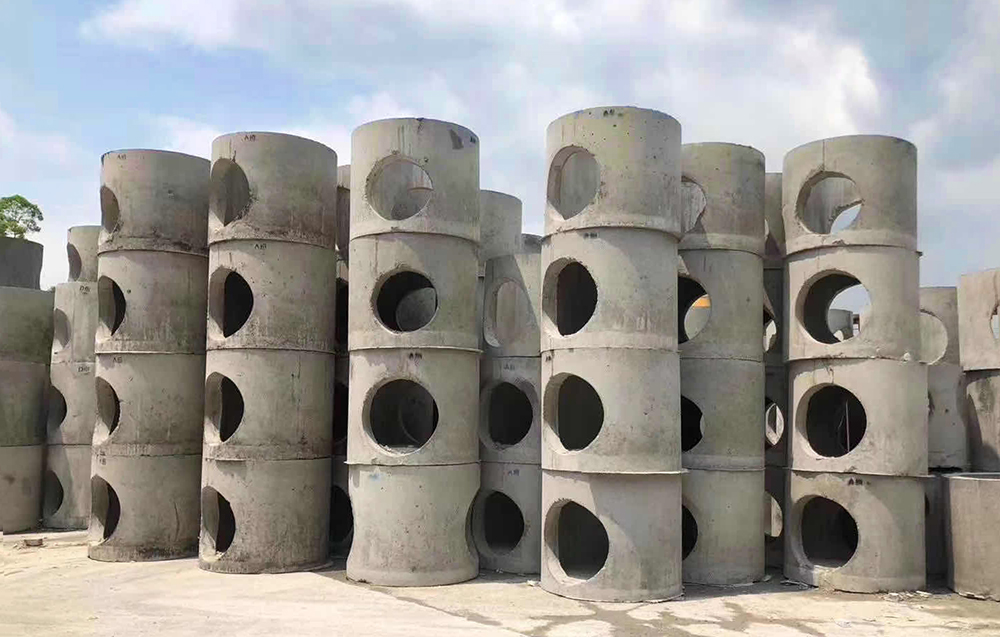

預制鋼筋混凝土檢查井，按其井室形狀分為圓形和矩形兩種，其與管道的連接方式為剛性接口。與檢查井相接的第一節、第二節管道之間設置柔性接口，以防止基礎不均勻沉降造成雨污水泄漏。預制鋼筋混凝土檢查井各構件之間采用企口連接，以提高整體穩定性和嚴密性。預制鋼筋混凝土裝配式雨、污水檢查井為同一井型，雨、污水檢查井井筒高度，可通過多節預制構件組合調節。此種設計的優點是：可減少生產廠家的模具數量，便于構件的系列化、標準化、裝配化；井室高度可調，可滿足現場不同埋深、不同井深的需要；可以有效地降低生產成本。
預制鋼筋混凝土裝配式圓形檢查井，按其井室內徑的不同分為?1000mm、?1200mm、?1500mm、?1800mm、?2000mm、?2400mm、?3000mm及?5500mm八種規格。預制鋼筋混凝土裝配式矩形檢查井按其井室尺寸的不同分為正方形檢查井、矩形直線井、矩形三通井和矩形四通井四種規格。其中，圓形井室內徑1000mm以上的檢查井又可按井筒和井室的連接形式分為收口式和蓋板式兩種。
預制鋼筋混凝土裝配式圓形井、矩形井的井筒規格、尺寸均相同。其井筒由井圈和四種不同高度的調節圈組成，以滿足不同覆土深度的需要。井筒直徑分為?700mm、?800mm兩種。
接入預制鋼筋混凝土裝配式檢查井的各管道，均為管內頂平接，接入干線時的高程差由支線井調節。預制鋼筋混凝土裝配式檢查井的雨水支管的預留接入孔，孔位和高程可根據管線設計圖預制或按生產廠家提供的井筒調節塊模數系列選配，以滿足不同工程的需要。
預制鋼筋混凝土裝配式檢查井，預留接管孔的孔徑，對于明開施工法為插入管外徑加2*20mm；對于頂進施工法為管外徑加2*30mm。相鄰預留孔邊緣最小凈間距為2倍井壁厚。
