1、導軌
導軌由四根鋼軌和若干枕木組成，枕木置在工作坑底下1/2枕木高的基土上，枕木間距800-1000mm，鋼軌的長度等于工作坑底面的長度減去鋼軌樁所占的位置，鋼軌的間距要視被頂管節的外徑而定，一般要保證管節安放后下皮高出枕木上皮20mm，千斤頂安裝后要與管節的橫截面有最大的接觸面，鋼軌安裝要平直，前端抬頭要有0.5-1.0%的坡度。
2、頂管工作
頂管工作坑開挖要依照施工方案及具體環境進行，坑的長寬要視土質，被頂管節的直徑、長度，機具設備，下管及出土方法而定。工作坑除安裝頂管的機具設備后背、導軌、頂進管節以外，還要有利于向坑外出土和作業人員的操作。一般要求，工作坑上口前緣距路緣≥2m，安放管節后每側要有1m的工作面，管節后側與千斤頂之間要有利于出土的空間，在有水的環境中要設置水坑及排水設施，工作坑壁的放坡系數根據土質情況應符合要求，坑底要夯實。
3、頂進后背
后背的堅固與否直接影響拖拉管頂管施工的效果，所以，后背所具有的能力必須能滿足最大頂力的需要，后背由后背樁及后背梁，后背樁后面的夯實土所組成，后背樁一般以鋼軌代替，埋入坑底以下1.5m左右，樁后填土分層夯實，后背樁平面垂直于頂進方向的軸線，鋼制后背梁放在樁前的導軌上。頂進后背的其它組成型式有砌筑毛石的，有預制鋼筋混凝土塊組合的。

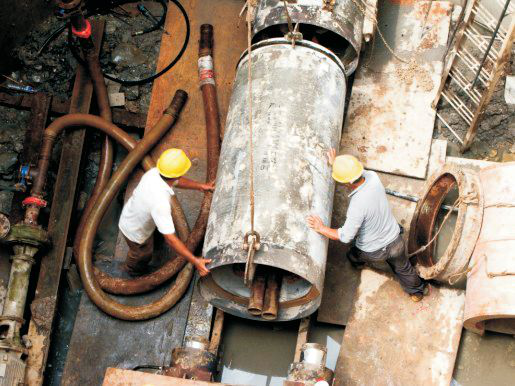

4、安裝頂進設備和管節
頂進設備由一臺高壓油泵和兩臺200-500t千斤頂組成，千斤頂安在后背梁與管節之間，管節后端和千斤頂之間有專用鋼護圈及麻辨或橡膠墊對混凝土管端保護，管外壁涂石蠟做潤滑劑，減少頂進摩阻力，千斤頂通過傳力柱將管節頂入路基。
5、挖土、頂進、測量及糾偏
設備安裝后經試運轉無異常即可掏土頂進，掏土視土質及管頂上部覆土厚度而掌握進尺深度，土質較密而且覆土較厚，有利于形成卸力拱，可以適當多挖，土質松散或覆土厚度較小，則要少挖，勤挖勤頂，挖土直徑不可超過管節的外徑。挖土及運土的工具根據管徑的大小而定，內徑在880-1500mm的制做專用小車，內徑在1500mm以上的可用雙輪小車直接出土，土的垂直運輸可用吊車或電動葫蘆。
頂進過程要時刻測量，每一頂程過后，要對管的高程及左右偏差測量一次，發現問題及時糾偏，糾正左右偏及抬頭扎頭的措施，可以在管的前端設一斜撐支于管前的土壁上，結合一側超挖土方，隨頂隨糾偏。前兩節的銜接處，用鋼板焊制的鋼脹圈加固，做為防止偏差的一項措施。
質量要求：管道頂進要求平直，管的中心偏離軸線不超過3cm為優良。
